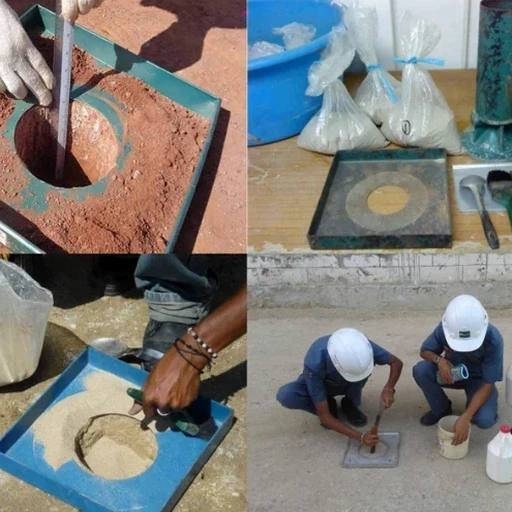

Die Böden in Herford sind ein Spiegel der Werre-Aue und der angrenzenden Hügel des Ravensberger Landes. Wer im Radewiger Feld baut, trifft auf andere Verdichtungsverhältnisse als jemand, der am Stuckenberg planiert. Genau hier setzt die Felddichtebestimmung nach dem Sandkegelverfahren an. Sie liefert den direkten Nachweis, ob der eingebaute Boden die geforderte Lagerungsdichte erreicht hat. Im Unterschied zu oberflächlichen Methoden misst das Verfahren das Volumen einer definierten Prüfgrube direkt aus, was besonders bei grobkörnigen und gemischtkörnigen Auffüllungen verlässliche Werte ergibt. Für Baugruben und Leitungsgräben entlang der B239 oder auch im ruhigeren Stiftberg kombinieren wir die Prüfung häufig mit einer Korngrößenanalyse, um die Verdichtungseignung des anstehenden Materials sicher zu beurteilen. Die rund 67.000 Einwohner der Stadt profitieren so von einer standortgerechten Qualitätssicherung im Tiefbau.
Das Sandkegelverfahren misst die Trockendichte direkt in der eingebauten Lage und gilt als Referenzverfahren für den Nachweis der Verdichtung im Erdbau.
Standortspezifische Faktoren
Der historische Kern Herfords wuchs auf den sandig-kiesigen Terrassen der Werre, während die Expansion der Nachkriegszeit zunehmend die weicheren Auelehme und Lössböden der Hanglagen einschloss. Diese geologische Spanne führt dazu, dass in ein und demselben Baugebiet stark unterschiedliche Untergrundverhältnisse angetroffen werden. Wird die Verdichtung nicht lagenweise mit der Felddichtebestimmung kontrolliert, drohen langfristig Setzungsmulden in der Fahrbahn oder Risse im Pflaster. In der kommunalen Praxis der Hansestadt hat sich das Sandkegelverfahren als robuster Standard bewährt, weil es unabhängig von der Korngrößenverteilung den direkten physikalischen Nachweis der Dichte führt. Wer die Prüfung auslässt, riskiert nicht nur Mängelrügen, sondern auch teure Nacharbeiten unter laufendem Verkehr. Besonders kritisch wird es an den Übergängen von gewachsenem Boden zu Auffüllungen, wo ohne Nachweis der geforderten Verdichtung die Tragfähigkeit der gesamten Konstruktion in Frage steht.
Häufig gestellte Fragen
Wann ist das Sandkegelverfahren dem Plattendruckversuch vorzuziehen?
Beide Verfahren ergänzen sich. Das Sandkegelverfahren liefert die Trockendichte und den Verdichtungsgrad, während der Plattendruckversuch den Verformungsmodul bestimmt. In grobkörnigen Böden mit Steinen über 63 mm stoßen beide an Grenzen; dann muss die Dichte über einen großvolumigen Ersatzversuch nachgewiesen werden.
Wie viele Prüfpunkte brauche ich für die Abnahme einer 1.200 m² großen Baugrubensohle in Herford?
Die ZTV E-StB gibt ein Prüfraster vor, das je nach Homogenität des Bodens zwischen 3 und 5 Punkten pro 500 m² liegt. Bei 1.200 m² rechnen Sie mit etwa 9 bis 12 Einzelprüfungen. Wir stimmen das Prüfraster vorab mit der örtlichen Bauleitung ab.
Was kostet eine Felddichtebestimmung nach dem Sandkegelverfahren?
Die Kosten pro Einzelprüfung liegen zwischen 90 und 120 Euro, abhängig von der Anzahl der Prüfpunkte und der Vorlaufzeit. Bei größeren Bauvorhaben mit festen Prüflosen erstellen wir ein individuelles Angebot.
Reicht der Verdichtungsnachweis für das Planum der Straße aus?
Nein, der Verdichtungsnachweis ist nur ein Teil der Abnahme. Das Planum muss zusätzlich den geforderten Verformungsmodul Ev2 aus dem Plattendruckversuch erreichen. Erst beide Nachweise zusammen dokumentieren die vertragsgemäße Tragfähigkeit.
